○八代市準用河川管理施設等の構造の技術的基準を定める条例
平成25年3月28日
条例第6号
目次
第1章 総則(第1条・第2条)
第2章 堤防(第3条―第19条)
第3章 床止め(第20条―第23条)
第4章 堰(第24条―第37条)
第5章 水門及び樋門(第38条―第46条)
第6章 揚水機場、排水機場及び取水塔(第47条―第53条)
第7章 橋(第54条―第63条)
第8章 伏せ越し(第64条―第68条)
第9章 雑則(第69条―第72条)
附則
第1章 総則
(趣旨)
第1条 この条例は、河川法(昭和39年法律第167号。以下「法」という。)第100条第1項において準用する法第13条第2項の規定に基づき、市が管理する準用河川の河川管理施設又は法第26条第1項の許可を受けて設置される工作物(以下「許可工作物」という。)のうち、堤防その他の主要なものの構造について河川管理上必要とされる一般的技術的基準を定めるものとする。
(用語の定義)
第2条 この条例において使用する用語は、法及び河川管理施設等構造令(昭和51年政令第199号)で使用する用語の例による。
第2章 堤防
(適用の範囲)
第3条 この章の規定は、流水が河川外に流出することを防止するために設ける堤防及び霞堤について適用する。
(構造の原則)
第4条 堤防は、護岸、水制その他これらに類する施設と一体として、計画高水位(高潮区間にあっては、計画高潮位)以下の水位の流水の通常の作用に対して安全な構造とするものとする。
(材質及び構造)
第5条 堤防は、盛土により築造するものとする。ただし、土地利用の状況その他の特別の事情によりやむを得ないと認められる場合においては、その全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものとし、又はコンクリート構造若しくはこれに準ずる構造の胸壁を有するものとすることができる。
(高さ)
第6条 堤防(計画高水流量を定めない湖沼の堤防を除く。)の高さは、計画高水流量に応じ、計画高水位に次の表の右欄に掲げる値を加えた値以上とするものとする。ただし、堤防に隣接する堤内の土地の地盤高(以下「堤内地盤高」という。)が計画高水位より高く、かつ、地形の状況等により治水上の支障がないと認められる区間にあっては、この限りでない。
項 | 計画高水流量 (単位 1秒間につき立方メートル) | 計画高水位に加える値 (単位 メートル) |
1 | 200未満 | 0.6 |
2 | 200以上 | 0.8 |
3 計画高水流量を定めない湖沼の堤防の高さは、計画高水位(高潮区間にあっては、計画高潮位。次項において同じ。)に波浪の影響を考慮して必要と認められる値を加えた値以上とするものとする。
4 胸壁を有する堤防の胸壁を除いた部分の高さは、計画高水位以上とするものとする。
(天端幅)
第7条 堤防(計画高水流量を定めない湖沼の堤防を除く。)の天端幅は、堤防の高さと堤内地盤高との差が0.6メートル未満である区間を除き、3メートル以上とするものとする。
2 計画高水流量を定めない湖沼の堤防の天端幅は、堤防の高さ及び構造並びに背後地の状況を考慮して、3メートル以上の適切な値とするものとする。
(盛土による堤防の法勾配等)
第8条 盛土による堤防(胸壁の部分及び護岸で保護される部分を除く。次項において同じ。)の法勾配は、堤防の高さと堤内地盤高との差が0.6メートル未満である区間を除き、50パーセント以下とするものとする。
2 盛土による堤防の法面は、芝等によって覆うものとする。
(小段)
第9条 堤防の安定を図るため必要がある場合においては、その中腹に小段を設けるものとする。
2 堤防の小段の幅は、3メートル以上とするものとする。
(側帯)
第10条 堤防の安定を図るため必要がある場合又は非常用の土砂等を備蓄し、若しくは環境を保全するため特に必要がある場合においては、堤防の裏側の脚部に側帯を設けるものとする。
(1) 第1種側帯 旧川の締切箇所、漏水箇所その他堤防の安定を図るため必要な箇所に設けるものとし、その幅は3メートル以上とすること。
(2) 第2種側帯 非常用の土砂等を備蓄するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷(側帯を除く。以下同じ。)の幅の2分の1以下(20メートル以上となる場合にあっては、20メートル)とし、その長さは、おおむね長さ10メートルの堤防の体積(100立方メートル未満となる場合にあっては、100立方メートル)の土砂等を備蓄するために必要な長さとすること。
(3) 第3種側帯 環境を保全するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷の幅の2分の1以下(20メートル以上となる場合にあっては、20メートル)とすること。
(護岸)
第11条 流水の作用から堤防を保護するため必要がある場合においては、堤防の表法面又は表小段に護岸を設けるものとする。
(水制)
第12条 流水の作用から堤防を保護するため、流水の方向を規制し、又は水勢を緩和する必要がある場合においては、適当な箇所に水制を設けるものとする。
(堤防に沿って設置する樹林帯)
第13条 堤防に沿って設置する樹林帯は、洪水時における破堤の防止等について適切に配慮された構造とするものとする。
2 前項に規定する構造は、堤内の土地にある樹林帯にあっては、成木に達したときの胸高直径が30センチメートル以上の樹木が10平方メートル当たり1本以上あるものその他洪水時における破堤の防止等の効果がこれと同等以上のものとする。
(管理用通路)
第14条 堤防には、河川の管理のための通路(以下「管理用通路」という。)を設けるものとする。
2 前項に規定する管理用通路は、次に定めるところにより設けるものとする。ただし、管理用通路に代わるべき適当な通路がある場合、堤防の全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものである場合又は堤防の高さと堤内地盤高との差が0.6メートル未満の区間である場合は、この限りでない。
(1) 幅員は、3メートル以上で堤防の天端幅以下の適切な値とすること。
(2) 建築限界は、別図第1に示すところによること。
(波浪の影響を著しく受ける堤防に講ずべき措置)
第15条 湖沼、高潮区間又は2以上の河川の合流する箇所の堤防その他の堤防で波浪の影響を著しく受けるものには、必要に応じ、次に掲げる措置を講ずるものとする。
(1) 表法面又は表小段に護岸又は護岸及び波返工を設けること。
(2) 前面に消波工を設けること。
(1) 天端、裏法面及び裏小段をコンクリートその他これに類するもので覆うこと。
(2) 裏法尻に沿って排水路を設けること。
(湖沼又は高潮区間の堤防の天端幅の特例)
第17条 計画高水流量を定める湖沼又は高潮区間の堤防に第15条第1項第1号に掲げる措置を講ずる場合においては、当該堤防の天端幅は、第7条第1項及び前条第2項の規定にかかわらず、第15条の規定により講ずる措置の内容及び当該堤防に接続する堤防(計画横断形が定められている場合にあっては、計画堤防)の天端幅を考慮して、3メートル以上の適切な値とすることができる。
第3章 床止め
(構造の原則)
第20条 床止めは、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 床止めは、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
(護床工及び高水敷保護工)
第21条 床止めを設ける場合において、これに接続する河床又は高水敷の洗掘を防止するため必要があるときは、適当な護床工又は高水敷保護工を設けるものとする。
(護岸)
第22条 床止めを設ける場合においては、流水の変化に伴う河岸又は堤防の洗掘を防止するため、次に定めるところにより、護岸を設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 床止めに接する河岸又は堤防の護岸は、上流側は床止めの上流端から10メートルの地点又は護床工の上流端から5メートルの地点のうちいずれか上流側の地点から、下流側は水叩きの下流端から15メートルの地点又は護床工の下流端から5メートルの地点のうちいずれか下流側の地点までの区間以上の区間に設けること。
(2) 前号に掲げるもののほか、河岸又は堤防の護岸は、湾曲部であることその他河川の状況等により特に必要と認められる区間に設けること。
(3) 河岸(低水路の河岸を除く。以下この号において同じ。)又は堤防の護岸の高さは、計画高水位以上(床止めの設置に伴い流水が著しく変化することとなる区間にあっては、河岸又は堤防の高さ)とすること。
(4) 低水路の河岸の護岸の高さは、低水路の河岸の高さとすること。
(魚道)
第23条 床止めを設ける場合において、魚類の遡上等を妨げないようにするため必要があるときは、次に定めるところにより、魚道を設けるものとする。
(1) 床止めの直上流部及び直下流部における通常予想される水位変動に対して魚類の遡上等に支障のないものとすること。
(2) 床止めに接続する河床の状況、魚道の流量、魚道において対象とする魚種等を適切に考慮したものとすること。
第4章 堰
(構造の原則)
第24条 堰は、計画高水位(高潮区間にあっては、計画高潮位)以下の水位の流水の作用に対して安全な構造とするものとする。
2 堰は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに堰に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(流下断面との関係)
第25条 可動堰の可動部(流水を流下させるためのゲート及びこれを支持する堰柱に限る。次条及び第27条において同じ。)以外の部分(堰柱を除く。)及び固定堰は、流下断面(計画横断形が定められている場合にあっては、当該計画横断形に係る流下断面を含む。以下この条、第51条第1項及び第55条第1項において同じ。)内に設けてはならない。ただし、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるとき、及び河床の状況により流下断面内に設けることがやむを得ないと認められる場合において、治水上の機能の確保のため適切と認められる措置を講ずるときは、この限りでない。
(可動堰の可動部の径間長)
第26条 可動堰の可動部の径間長(隣り合う堰柱の中心線間の距離をいう。以下この章において同じ。)は、15メートル以上(可動部の全長(両端の堰柱の中心線間の距離をいう。以下同じ。)が15メートル未満である場合にあっては、その全長の値)とするものとする。ただし、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるときは、この限りでない。
2 可動堰の可動部の全長が30メートル未満であるときは、前項の規定にかかわらず、可動部の径間長を12.5メートル以上とすることができる。
2 前項の規定によれば可動堰の可動部のうち土砂吐き又は舟通しとしての効用を兼ねる部分以外の部分(以下「兼用部分以外の部分」という。)の径間長が著しく大となり、当該部分のゲートの構造上適当でなく、かつ、治水上の支障がないと認められる場合においては、可動部の径間長を同項後段の規定によらないものとすることができる。この場合における可動部の径間長は、兼用部分以外の部分の径間長が25メートルを超えることとなる場合又はゲートの縦の長さと横の長さとの比の値が15分の1以下となる場合においては、当該径間長を15メートル以上(兼用部分以外の部分の可動部の全長が30メートル未満である場合にあっては、12.5メートル以上)とすることができる。
(可動堰の可動部のゲートの構造)
第28条 可動堰の可動部のゲート(バルブを含む。以下この章において同じ。)は、確実に開閉し、かつ、必要な水密性及び耐久性を有する構造とするものとする。
2 可動堰の可動部のゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
3 可動堰の可動部のゲートは、予想される荷重に対して安全な構造とするものとする。
(可動堰の可動部のゲートに作用する荷重の種類)
第29条 可動堰の可動部のゲートに作用する荷重としては、ゲートの自重、貯留水による静水圧の力、貯水池内に堆積する泥土による力、貯留水の氷結時における力、地震時におけるゲートの慣性力、地震時における貯留水による動水圧の力及びゲートの開閉によって生ずる力を採用するものとする。
(可動堰の可動部のゲートに作用する荷重等の計算方法)
第30条 前条に規定する可動堰の可動部のゲートに作用する荷重のうち、貯留水による静水圧の力、地震時におけるゲートの慣性力及び地震時における貯留水による動水圧の力については、河川管理施設等構造令施行規則(昭和51年建設省令第13号)第4条第1項、第6条及び第7条の規定の例による。この場合において、これらの規定中「ダムの堤体」とあるのは「可動堰の可動部のゲート」と、第4条第1項中「令第6条の貯留水による静水圧の力」とあるのは「貯留水による静水圧の力」と、「次の表の中欄に掲げる区分に応じ、同表の下欄に掲げる水位」とあるのは「計画湛水位に風による波浪の影響等を勘案し必要と認められる高さを加えた水位」と、第6条中「令第6条の地震時におけるダムの堤体の慣性力」とあるのは「地震時におけるゲートの慣性力」と、第6条及び第7条中「第2条第1項又は第2項の規定により定めた設計震度」とあるのは「第20条第2項に規定する設計震度」と、第7条中「令第6条の地震時における貯留水による動水圧の力」とあるのは「地震時における貯留水による動水圧の力」と、「ダム」とあるのは「可動堰」と、「ダムの非越流部の直上流部における水位」とあるのは「計画湛水位」と読み替えるものとする。
2 可動堰の可動部のゲートについては、前項に規定するもののほか、必要に応じ、洪水時又は高潮時における動水圧その他のゲートに作用する荷重を計算するものとする。
(ゲートの自重)
第31条 第29条のゲートの自重は、ゲートの材料の単位体積重量を基礎として計算するものとする。
2 可動堰の可動部の起伏式ゲートの倒伏時における上端の高さは、可動堰の基礎部(床版を含む。)の高さ以下とするものとする。
(可動堰の可動部の引上げ式ゲートの高さの特例)
第33条 背水区間に設ける可動堰の可動部の引上げ式ゲートの最大引上げ時における下端の高さは、治水上の支障がないと認められるときは、前条第1項の規定にかかわらず、次に掲げる高さのうちいずれか高い方の高さ以上とすることができる。
(1) 当該河川に背水が生じないとした場合に定めるべき計画高水位に、計画高水流量に応じ、第6条第1項の表の右欄に掲げる値を加えた高さ
(2) 計画高水位(高潮区間にあっては、計画高潮位)
(可動堰の可動部が起伏式である場合におけるゲートの構造)
第34条 可動堰の可動部が起伏式である場合におけるゲート(潮止めをその設置の目的に含む堰のゲートを除く。)の構造の基準は、第30条に規定するもののほか、次に定めるところによるものとする。
(1) ゲートの起立時における上端の高さは、計画横断形に係る低水路の河床の高さと計画高水位との中間位以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするとき、又は治水上の機能の確保のため適切と認められる措置を講ずるときは、ゲートの起立時における上端の高さを堤内地盤高又は計画高水位のうちいずれか低い方の高さ以下とすることができる。
(2) ゲートの直高は、3メートル以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするときは、この限りでない。
(管理施設)
第35条 可動堰には、必要に応じ、管理橋その他の適当な管理施設を設けるものとする。
第5章 水門及び樋門
(構造の原則)
第38条 水門及び樋門は、計画高水位(高潮区間にあっては、計画高潮位)以下の水位の流水の作用に対して安全な構造とするものとする。
2 水門及び樋門は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに水門又は樋門に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(構造)
第39条 水門及び樋門(ゲート及び管理施設を除く。)は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
2 樋門は、堆積土砂等の排除に支障のない構造とするものとする。
(断面形)
第40条 河川を横断して設ける水門及び樋門の流水を流下させる部分の断面形は、計画高水流量(舟の通行の用に供する水門にあっては、計画高水流量及び通行すべき舟の規模)を勘案して定めるものとする。
2 前項の規定は、河川以外の水路が河川に合流する箇所において当該水路を横断して設ける水門及び樋門について準用する。
2 河川を横断して設ける樋門で2門以上のゲートを有するものの内法幅は、5メートル以上とするものとする。ただし、内法幅が内法高の2倍以上となるときは、この限りでない。
(ゲート等の構造)
第42条 水門及び樋門のゲートは、確実に開閉し、かつ、必要な水密性を有する構造とするものとする。
2 水門及び樋門のゲートは、鋼構造又はこれに準ずる構造とするものとする。
3 水門及び樋門のゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
(水門のゲートの高さ等)
第43条 水門のカーテンウォールの上端の高さ又はカーテンウォールを有しない水門のゲートの閉鎖時における上端の高さは、水門に接続する堤防の高さを下回らないものとするものとする。ただし、高潮区間において水門の背後地の状況その他の特別の事情により治水上支障がないと認められるときは、水門の構造、波高等を考慮して、計画高潮位以上の適切な高さとすることができる。
(管理施設等)
第44条 第35条の規定は、水門及び樋門について準用する。
2 水門は、次に定めるところにより、管理用通路としての効用を兼ねる構造とするものとする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(1) 管理橋の幅員は、水門に接続する管理用通路の幅員を考慮した適切な値とすること。
(2) 管理橋の設計自動車荷重は、20トンとすること。ただし、管理橋の幅員が3メートル未満の場合は、この限りでない。
(水門又は樋門の設置に伴い必要となる護岸)
第46条 河川又は水路を横断して設ける水門又は樋門の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
第6章 揚水機場、排水機場及び取水塔
(揚水機場及び排水機場の構造の原則)
第47条 揚水機場及び排水機場は、河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
2 揚水機場及び排水機場のポンプ室(ポンプを据え付ける床及びその下部の室に限る。)、吸水槽及び吐出水槽その他の調圧部は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
(排水機場の吐出水槽等)
第48条 樋門を有する排水機場には、吐出水槽その他の調圧部を設けるものとする。ただし、樋門が横断する河岸又は堤防(非常用の土砂等を備蓄し、又は環境を保全するために設けられる側帯を除く。)の構造に支障を及ぼすおそれがないときは、この限りでない。
2 吐出水槽その他の調圧部の上端の高さは、排水機場の樋門が横断する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときにあっては、計画堤防)の高さ以上とするものとする。
(流下物排除施設)
第49条 揚水機場及び排水機場には、土砂、竹木その他の流下物を排除するため、沈砂池、スクリーンその他の適当な流下物排除施設を設けるものとする。ただし、河川管理上の支障がないと認められるときは、この限りでない。
(樋門)
第50条 揚水機場及び排水機場の樋門と樋門以外の部分とは、構造上分離するものとする。ただし、樋門が横断する河岸又は堤防(非常用の土砂等を備蓄し、又は環境を保全するために設けられる側帯を除く。)の構造に支障を及ぼすおそれがないときは、この限りでない。
2 第41条第2項の規定は、揚水機場又は排水機場の樋門でポンプによる揚水又は排水のみの用に供されるものについては、適用しない。
2 取水塔は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
3 取水塔の河床下の部分には、直接取水する取水口を設けてはならない。ただし、取水口の規模及び深さ等を考慮して治水上の支障がないと認められるときは、この限りでない。
(取水塔の設置に伴い必要となる護岸)
第53条 取水塔の設置に伴い必要となる護岸は、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合を除き、取水塔の上流端及び下流端から上流及び下流にそれぞれ取水塔と河岸又は堤防との距離の2分の1(第57条第1項の規定による基準径間長の2分の1を超えることとなる場合にあっては基準径間長の2分の1、10メートル未満となる場合にあっては10メートル)の距離の地点を結ぶ区間以上の区間に設けるものとし、その高さについては、第22条第3号及び第4号の規定を準用する。この場合において、同条第3号中「床止め」とあるのは、「取水塔」と読み替えるものとする。
第7章 橋
(河川区域内に設ける橋台及び橋脚の構造の原則)
第54条 河川区域内に設ける橋台及び橋脚は、計画高水位(高潮区間にあっては、計画高潮位)以下の水位の流水の作用に対して安全な構造とするものとする。
2 河川区域内に設ける橋台及び橋脚は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに橋台又は橋脚に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(橋台)
第55条 河岸又は川幅が50メートル以上の河川、背水区間若しくは高潮区間に係る堤防(計画横断形が定められている場合にあっては、計画堤防。以下この条において同じ。)に設ける橋台は、流下断面内に設けてはならない。ただし、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるときは、この限りでない。
2 堤防に設ける橋台(前項の橋台に該当するものを除く。)は、堤防の表法肩より表側の部分に設けてはならない。
3 堤防に設ける橋台の表側の面は、堤防の法線に平行して設けるものとする。ただし、堤防の構造に著しい支障を及ぼさないために必要な措置を講ずるときは、この限りでない。
4 堤防に設ける橋台の底面は、堤防の地盤に定着させるものとする。
2 河道内に設ける橋脚の基礎部は、低水路(計画横断形が定められている場合にあっては、当該計画横断形に係る低水路を含む。以下この項において同じ。)及び低水路の河岸の法肩から20メートル以内の高水敷においては低水路の河床の表面から深さ2メートル以上の部分に、その他の高水敷においては高水敷(計画横断形が定められている場合にあっては、当該計画横断形に係る高水敷を含む。以下この項において同じ。)の表面から深さ1メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面又は高水敷の表面より下の部分に設けることができる。
(径間長)
第57条 橋脚を河道内に設ける場合においては、当該箇所において洪水が流下する方向と直角の方向に河川を横断する垂直な平面に投影した場合における隣り合う河道内の橋脚の中心線間の距離(河岸又は堤防(計画横断形が定められている場合にあっては、計画堤防。以下この条において同じ。)に橋台を設ける場合においては橋台の胸壁の表側の面から河道内の直近の橋脚の中心線までの距離を含み、河岸又は堤防に橋台を設けない場合においては当該平面上の流下断面(計画横断形が定められている場合にあっては、当該計画横断形に係る流下断面)の上部の角から河道内の直近の橋脚の中心線までの距離を含む。以下この章において「径間長」という。)は、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められる場合を除き、次の式によって得られる値(その値が50メートルを超える場合にあっては、50メートル)以上とするものとする。ただし、径間長を次の式によって得られる値(以下この章において「基準径間長」という。)以上とすればその平均値を基準径間長に5メートルを加えた値を超えるものとしなければならないときは、径間長は、基準径間長から5メートルを減じた値(30メートル未満となる場合にあっては、30メートル)以上とすることができる。
L＝20＋0.005Q
この式において、L及びQは、それぞれ次の数値を表すものとする。
L 径間長(単位 メートル)
Q 計画高水流量(単位 1秒間につき立方メートル)
2 河川管理上著しい支障を及ぼすおそれがないと認められる場合における橋の径間長は、前項の規定にかかわらず、川幅が30メートル未満の河川に設ける橋にあっては12.5メートル以上、川幅が30メートル以上の河川に設ける橋にあっては15メートル以上とすることができる。
(1) 既設の橋等と近接橋との距離(洪水時の流心線に沿った見通し線(以下「見通し線」という。)上における既設の橋等の橋脚、堰柱等(以下「既設の橋脚等」という。)と近接橋の橋脚との間の距離をいう。以下同じ。)が前条第1項の規定による基準径間長未満である場合 近接橋の橋脚を既設の橋脚等の見通し線上に設けること。
(2) 既設の橋等と近接橋との距離が、前条第1項の規定による基準径間長以上であって、かつ、川幅(200メートルを超えることとなる場合にあっては、200メートル)以内である場合 近接橋の橋脚を既設の橋脚等の見通し線上又は既設の橋等の径間の中央の見通し線上に設けること。
2 橋面(路面、地覆その他流水又は波浪が橋を通じて河川外に流出することを防止するための措置を講じた橋の部分をいう。)の高さは、背水区間又は高潮区間においても、橋が横断する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときにあっては、計画堤防)の高さ以上とするものとする。
(橋の設置に伴い必要となる護岸)
第61条 橋の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 河道内に橋脚を設けるときは、河岸又は堤防に最も近接する橋脚の上流端及び下流端から上流及び下流にそれぞれ第57条第1項の規定による基準径間長の2分の1の距離の地点を結ぶ区間以上の区間に設けること。
(2) 河岸又は堤防に橋台を設けるときは、橋台の両端から上流及び下流にそれぞれ10メートルの地点を結ぶ区間以上の区間に設けること。
(管理用通路の構造の保全)
第62条 橋(取付部を含む。)は、管理用通路の構造に支障を及ぼさない構造とするものとする。
第8章 伏せ越し
(適用の範囲)
第64条 この章の規定は、用水施設又は排水施設である伏せ越しについて適用する。
(構造の原則)
第65条 伏せ越しは、計画高水位(高潮区間にあっては、計画高潮位)以下の水位の流水の作用に対して安全な構造とするものとする。
2 伏せ越しは、計画高水位以下の水位の洪水の流下を妨げず、並びに付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
2 第39条の規定は、伏せ越しの構造について準用する。
(ゲート等)
第67条 伏せ越しには、流水が河川外に流出することを防止するため、河川区域内の部分の両端又はこれに代わる適当な箇所に、ゲート(バルブを含む。次項において同じ。)を設けるものとする。ただし、地形の状況により必要がないと認められるときは、この限りでない。
(深さ)
第68条 伏せ越しは、低水路(計画横断形が定められている場合にあっては、当該計画横断形に係る低水路を含む。以下この条において同じ。)及び低水路の河岸の法肩から20メートル以内の高水敷においては低水路の河床の表面から、その他の高水敷においては高水敷(計画横断形が定められている場合にあっては、当該計画横断形に係る高水敷を含む。以下この条において同じ。)の表面から、堤防の下の部分においては堤防の地盤面から、それぞれ深さ2メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面、高水敷の表面又は堤防の地盤面より下の部分に設けることができる。
第9章 雑則
(適用除外)
第69条 この条例の規定は、次に掲げる河川管理施設又は許可工作物(以下「河川管理施設等」という。)については、適用しない。
(1) 治水上の機能を早急に向上させる必要がある小区間の河川における応急措置によって設けられる河川管理施設等
(2) 臨時に設けられる河川管理施設等
(3) 工事を施行するために仮に設けられる河川管理施設等
(計画高水流量等の決定又は変更があった場合の適用の特例)
第70条 河川管理施設等が、これに係る工事の着手(許可工作物にあっては、法第26条の許可。以下同じ。)があった後における計画高水流量、計画横断形、計画高水位又は計画高潮位(以下「計画高水流量等」という。)の決定又は変更によってこの条例の規定に適合しないこととなった場合においては、当該河川管理施設等については、当該計画高水流量等の決定又は変更がなかったものとみなして当該規定を適用する。ただし、工事の着手が当該計画高水流量等の決定又は変更の後である改築(災害復旧又は応急措置として行われるものを除く。)に係る河川管理施設等については、この限りでない。
(小河川の特例)
第71条 計画高水流量が1秒間につき100立方メートル未満の小河川に設ける河川管理施設等については、河川管理上の支障があると認められる場合を除き、次に定めるところによることができる。
(1) 計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間における堤防の天端幅は、計画高水流量に応じ、次の表の右欄に掲げる値以上とすること。
項 | 計画高水流量 (単位 1秒間につき立方メートル) | 天端幅(単位 メートル) |
1 | 50未満 | 2 |
2 | 50以上100未満 | 2.5 |
(2) 計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間における堤防の高さは、計画高水流量が1秒間につき50立方メートル未満であり、かつ、堤防の天端幅が2.5メートル以上である場合は、計画高水位に0.3メートルを加えた値以上とすること。
(3) 川幅が10メートル未満である区間において堤防に設ける管理用通路の幅員は2.5メートル以上とし、建築限界は別図第2に示すところによること。
(委任)
第72条 この条例に定めるもののほか、必要な事項は、市長が別に定める。
附則
(施行期日)
1 この条例は、平成25年4月1日から施行する。

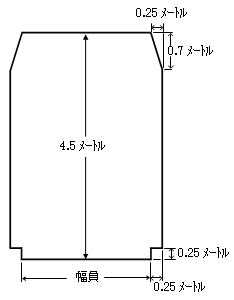

別図第1(第14条関係)
別図第2(第71条関係)
