○八代市が管理する市道に設ける道路標識の寸法を定める条例
平成25年3月28日
条例第3号
(趣旨)
第1条 この条例は、道路法(昭和27年法律第180号。以下「法」という。)第45条第3項の規定に基づき、八代市が管理する市道に設ける道路標識の寸法について必要な事項を定めるものとする。
(定義)
第2条 この条例において使用する用語は、法及び道路標識、区画線及び道路標示に関する命令(昭和35年総理府・建設省令第3号)で使用する用語の例による。
(道路標識の寸法)
第3条 法第45条第3項の条例で定める道路標識の寸法は、別表のとおりとする。
(委任)
第4条 この条例に定めるもののほか、必要な事項は、市長が別に定める。
附則
この条例は、平成25年4月1日から施行する。
附則(平成29年6月29日条例第22号)
この条例は、公布の日から施行する。
別表(第3条関係)
第1 案内標識(図示の寸法(その単位はセンチメートルとする。以下同じ。)を基準とする。)
入り口の方向 (103―A) | 入り口の予告 (104) | 非常電話 (116の2) |
|
|
|
待避所 (116の3) | 非常駐車帯 (116の4) | 駐車場 (117―A) |
|
|
|
登坂車線 (117の3―A) | 総重量限度緩和指定道路 (118の4―A) | 総重量限度緩和指定道路 (118の4―B) |
|
|
|
高さ限度緩和指定道路 (118の5―A) | 高さ限度緩和指定道路 (118の5―B) | 道路の通称名 (119―A) |
|
|
|
道路の通称名 (119―B) | 道路の通称名 (119―C) | まわり道 (120―A) |
|
|
|
第2 警戒標識(図示の寸法を基準とする。)
本標識板の規格 | ||
| ||
十形道路交差点あり (201―A) | 右(又は左)方屈曲あり (202) | 信号機あり (208の2) |
|
|
|
落石のおそれあり (209の2) | 路面凹凸あり (209の3) | 合流交通あり (210) |
|
|
|
車線数減少 (211) | 幅員減少 (212) | 二方向交通 (212の2) |
|
|
|

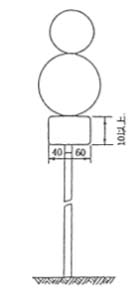

第3 補助標識(図示の寸法を基準とする。)
補助標識板の規格 | 注意事項 (510) |
|
|
第4 案内標識、警戒標識及び補助標識のその他の寸法
1 本標識板(本標識の標示板をいう。)
(1) 寸法
ア 道路に設置する「駐車場(117―A)」を表示する案内標識については、便所を表す記号を表示する場合にあっては、図示の横寸法を図示の寸法の2.5倍まで拡大することができる。
イ 道路に設置する「駐車場(117―A)」、「総重量限度緩和指定道路(118の4―A)及び(118の4―B)」、「高さ限度緩和指定道路(118の5―A)及び(118の5―B)」及び「まわり道(120―A)」を表示する案内標識並びに警戒標識については、道路の形状又は交通の状況により特別の必要がある場合にあっては図示の寸法(アに規定するところにより図示の横寸法を拡大する場合にあっては、当該拡大後の図示の寸法)の1.3倍、1.6倍又は2倍に、それぞれ拡大することができる。
ウ 道路に設置する「登坂車線(117の3―A)」及び「道路の通称名(119―A)、(119―B)及び(119―C)」を表示する案内標識については、道路の形状又は交通の状況により特別の必要がある場合にあっては、図示の寸法の1.5倍又は2倍に、それぞれ拡大することができる。
エ 道路に設置する「道路の通称名(119―A)、(119―B)及び(119―C)」を表示する案内標識については、表示する文字の字数により図示の横寸法(「道路の通称名(119―C)」を表示するものについては、縦寸法)を拡大することができる。
(2) 文字等の大きさ等
ア 道路に設置する案内標識で「入り口の方向(103―A)」、「入り口の予告(104)」、「非常電話(116の2)」、「待避所(116の3)」、「非常駐車帯(116の4)」、「駐車場(117―A)」、「登坂車線(117の3―A)」、総重量限度緩和指定道路(118の4―A)及び(118の4―B)」、「高さ限度緩和指定道路(118の5―A)及び(118の5―B)」、「道路の通称名(119―A)、(119―B)及び(119―C)」及び「まわり道(120―A)」を表示するもの以外のものの文字の大きさは、道路の設計速度に応じ、次の表の右欄に掲げる値(ローマ字にあっては、その2分の1の値)を基準とする。ただし、必要がある場合は、これを1.5倍、2倍、2.5倍又は3倍に、それぞれ拡大することができる。
設計速度 (単位 キロメートル毎時) | 文字の大きさ (単位 センチメートル) |
40、50又は60 | 20 |
30以下 | 10 |
イ 道路に設置する「駐車場(117―A)」を表示する案内標識に便所を表す記号を表示する場合の当該記号の大きさは、駐車場を表示する記号の0.7倍以下の大きさとする。
ウ 縁、縁線及び区分線の太さは、次の寸法を基準とする。
(ア) 案内標識 縁は、「待避所(116の3)」及び「駐車場(117―A)」を表示するものについては9ミリメートル、「総重量限度緩和指定道路(118の4―A)及び(118の4―B)」及び「高さ限度緩和指定道路(118の5―A)及び(118の5―B)」を表示するものについては16ミリメートル、「登坂車線(117の2―A)」を表示するものについては10ミリメートル、「道路の通称名(119―A)、(119―B)及び(119―C)」を表示するものについては8ミリメートル、その他のものについては日本字の大きさの20分の1以上の太さとし、縁線及び区分線は日本字の大きさの20分の1以上の太さとする。
(イ) 警戒標識 縁及び縁線は、12ミリメートルとする。
2 補助標識板(補助標識の標示板をいう。)
(1) 寸法 補助標識は、その附置される本標識板の拡大率又は縮小率と同じ比率で拡大し、又は縮小することができる。
